Това добре, но моя е 120 л, и таблото е на 2.20-2.30 височина. И аз мислех да вместя един часовник в таблото, но фактите ме спират, и си мислех в ключа /на стената/ за бойлера да сложа часовник. Някой да даде пример, ако знае дали има подходящи вариянти или какво ми е нужно в случая, благодаря предварително?
Въпросното реле се събира в една кутия, горе-долу с размерите на стандартно бойлерно табло с контакт и е вградено в стената на мястото на бойлерното табло. На таблото има две глимки и един трипозиционен ЦК ключ, с който сменям режимите. Единият режим е работа само на нощна енергия, втория е постоянно включен, а третия (средно положение на ключа) е изключено.Цитат:
Първоначално публикувано от V_Simeonov
п.п. В някоя друга тема в този форум съм постнал снимка на въпросното табло, но с потребителско име Egu. Сега съм с Еди.
- - - Обновено - - -
Ще се опитам да ти опиша варианта на който аз съм се спрял преди 13 години и работи безпроблемно. До ел.таблото с предпазителите, съм сложил обикновен часовник за нощна тарифа (останал от старата ми къща). Самият часовник го захранвам от предпазителя за осветлението, а бойлера е на отделен предпазител. Паралелно с кабела, който излиза от ел.таблото до бойлерното табло съм прекарал и един проводник (0,8мм²) за сигнала от часовника за нощна тарифа до бойлерното табло. Самото бойлерно табло представлява въпросното реле от акумулираща печка с изведен на предния панел един трипозиционен ЦК ключ. Средното положение е изключено, а другите две крайни са съответно включено постоянно и включено само на нощна тарифа. Нулата не е прекъсвана, а силовата фаза преминава през контактите на релето и заедно със силовата нула отива термозащитата на бойлера. От там директно на нагревателя. От ЦК ключето вземам фаза (в зависимост от неговото положение се взема от сигнала за нощна тарифа, или постоянна или никаква ако е изключено) и я подавам на бобината на релето. Другия край на бобината с помощта на трети проводник от бойлерното табло до бойлера (по стандарт той трябва да го има там за защитен (заземителен) проводник) отива на единия край на
терморегулатора, а другия край на работната нула.
Ако имаш нужда от електрическа схема, кажи ще ти направя.
Имайте впредвид, че ако имате ДТЗ задължително пускате и 0-та през контактора!Цитат:
Първоначално публикувано от Еди
Защо??? Какво налага това?Цитат:
Първоначално публикувано от Gogo Byte
Ми представи си че отечката е през 0-та кое ще затвори веригата angelЦитат:
Първоначално публикувано от Lupus
Трудно ми е да си представя от какво ще се получи утечка при изключена фаза!Цитат:
Първоначално публикувано от Gogo Byte
ДТЗ не затваря вериги, а контролира за утечки от фаза към земя.
Не ползвам ДТЗ, но ако някой ден сложа, не виждам причина да променям схемата на свързване на релето. Цялата силова част (фаза и нула) ще си минават през ДТЗ. Единствено бих променил захранващата верига на часовника за нощна енергия. Сега той се захранва от токовия кръг на осветлението, целта мисля че е ясна - предпазителя е с най-малък номинал 6А. За предпочитане е ако някой ползва ДТЗ да сложи такава самостоятелно за бойлера, тъй като този електроуред е най-податлив на утечки.
Добре направено,а и много естетично.
Колеги,а обръщате ли внимание за удължаване на (живота) термостата на бойлера?
Тук е моето решение и вече 2-3 години си работи безпроблемно. Часовника ми е електронен и на него имам бутон за управление за ръчно пускане.
Точно това е и идеята за ползване на реле или контактор, за да се облекчи живота на терморегулатора, които в последните години са с занижени експлоатационни показатели, т.е качеството им е лошо.Цитат:
Първоначално публикувано от sandyrs
- - - Обновено - - -
Моето изпълнение е почти същото. Разликата е, че вграденият ключ в бойлера, го ползвам само като индикаторна лампа за наличие на напрежение върху нагревателя. Функцията на този ключ е пренесена в бойлерното табло, което обаче има едно предимство пред точно този вариант на изпълнение - при нужда можеш да включиш бойлера да работи и през деня. В схемата от ПДФ файла, тази възможност липсва!Цитат:
Първоначално публикувано от saint056a

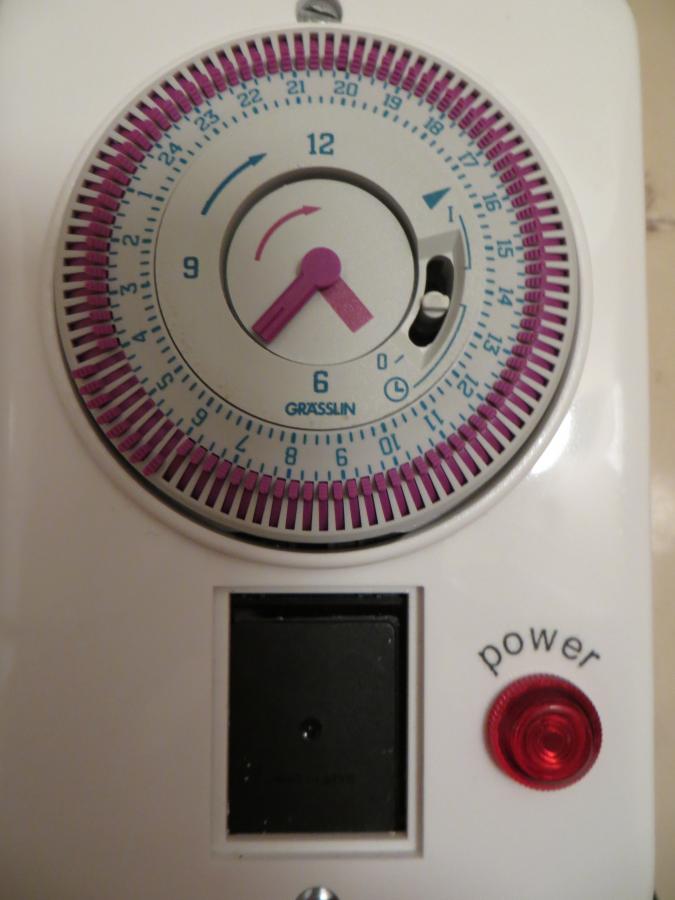

Сега са пуснали таймери точно за бойлер, часовника е на Греслин, с вградено реле. Вместо гнездо за щепсел има ключ. Забравих да го снимам преди да го разглобя и модифицирам :BigGrin. Но ето след моята намеса:
Прикачен файл 14450
На мястото на ключа вмъкнах още едно реле, за 16 А, чиито контакти дублират тези на таймера, но се командва от незадържащ бутон, монтиран на мястото на стандартния светещ ключ на бойлера. Целта е таймера да си работи само за нощната енергия и да не се пипа (въпреки, че има ключе за ръчен режим, както се вижда). От бутона на бойлера се пуска ръчно през деня, ако се наложи донагряване. А е направено така за да може след като нагрее, бойлера да си остане изключен, а не да продължи да си донагрява през целия ден. Ето и схемичката, която си направих. Повечето инсталации в блоковете няма отделен заземяващ кабел, а само фаза и нула. За моята схема може да се ползва 4-жилен кабел или два двужилни.
Прикачен файл 14451

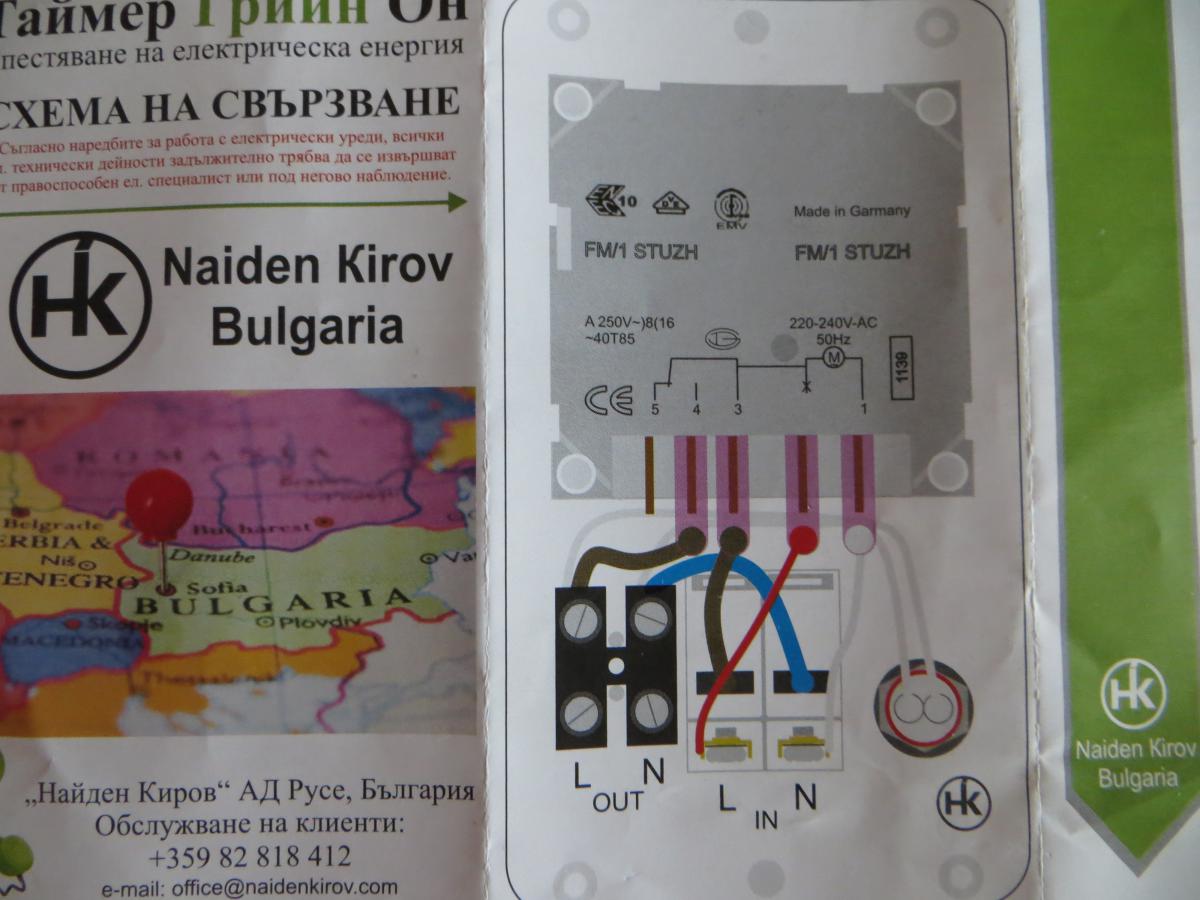

Листовката на таймера:
Прикачен файл 14452 Прикачен файл 14453
При мен има цяло Распбери да се грижи за топлата вода и други домашни глупости. Имам слънчева батерия и ми се включва ток само ако в определено зададените часове - 17 и 7 няма да имам необходимата температура. При това на 33%. 100% само принудително. Това е за да се пази нагревателя и да прави по малко налепи върху него.
В тази връзка - не си настройвайте часовниците да топлят водата от началото на нощната, а ги настройте примерно в 4 - 5 сутринта да включват, зависи за колко време загрява бойлера. Иначе сте на загуба цяла вечер да топлите околната среда.
// сега погледнах часовника на бийтфен :thumbup
Здравейте, моля за помощ тъй като ми омръзна да се занимавам с пустото копче на бойлера(това което е монтирано на самия бойлер). Преди 2 месеца го сменях и след седмица работа пак проблем, отварям, гледам няма видими повреди по новия ключ и по връзките няма лабаво/проводниците нямаше стопено( в онзи момент не разполагах с фазомер) и викам си "то проблема е по-сложен". След което реших да потърся техник тъй като не смея да твърдя че разбирам много много( всичко което знам е научено от форуми и то не е много). След посещението на "специалиста", който като разбра, че аз съм сменял преди седмица копчето каза: -Тука проблема е доста сложен. Викам му днес ще стане ли(все пак неможем и ден без топла вода-лятото в Пловдив)? Той:-Ще се опитам да го оправя но ще ти струва 55 лв. Сви ми се корема ма к'во да правя вече съм го викнал дошъл е на крака. Сваля той релето проверява-всичко бачка, в крайна сметка смени ключа и бойлера тръгна. 55лв за смяна на ключ на бойлер- изядах си ноктите, още ме е яд. Днес пак проблем - бойлера не работи явно копчето е за смяна :mad: Писна ми ! Решил сам да правя бойлера с механичен/електронен таймер и контактор а новия ключ на бойлера да ползвам само за светлинен индикатор за работа. Контактора, който закупих е такъв Контактор двуполюсен YJC1-25 бобина 220VAC 2NO 25 A и възникна проблем-дали в моя случай въпросната схема е приложима Прикачен файл 14612 в момента бойлера при мен е вързан директно без прекъсвач( само този на самия бойлер) прилагам снимка: Прикачен файл 14610 Прикачен файл 14611Механичен часовник директно в контакта от който отива към А1 и А2 на контактора, а кабелите които идват и отиват към бойлера минават през входове 1 и 3 и изходи 2 и 4 на контактора. Има ли опасност нещо да се обърка или така написано всичко е вярно. Има ли значение фаза и нула на контакта и след евентуално обръщане на таймера да стане беля. Надявам се така написано да ме разбирате и да е ясно. Извинявам ако на места се изразявам неправилно( все пак съм прекалено начинаещ в ел. инсталациите и тяхната подръжка). Благодаря предварително за помоща и съветите.
- - - - - - - - - -
Ще работи , няма
Значение
Фаза нула на бобината (а1 и а2) но не виждам голям смисъл , като го правиш , развий схемата да разтовариш терморегулатора и да има принудително пускане ако през деня ти трябва топла вода , аз така искам да го направя , но все нямам време ;(
